Технологии для звукоизоляции стен

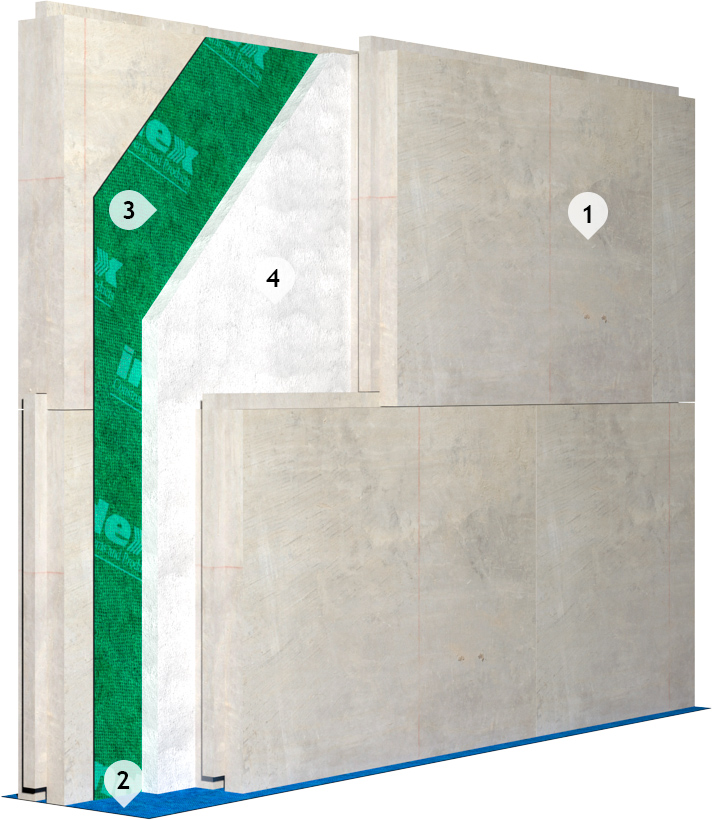

1. Звукоизоляция внутренних стен с использованием двойных перегородок

12 см

3 слоя

Легче всего выполнить звукоизоляцию на этапе строительства. При возведении внутренних стен для достижения эффективной звукоизоляции целесообразно использовать двойные перегородки с внутренним наполнением.

В местах установки перегородок на перекрытие укладывается звукоамортизирующая полоса Fonostrip. После возведения одной части перегородки, на ее внутреннюю, огрунтованную поверхность, монтируется с помощью клея Fonocoll звукоизолирующая мембрана Topsilent Bitex. Стыки мембраны проклеиваются монтажным скотчем. На Topsilent Bitex тем же клеем крепится звукопоглощающий, экологически безопасный материал Экотишина, стыки которого также проклеиваются монтажным скотчем. После этого возводится вторая часть перегородки и выполняется отделка ее внешней поверхности (окраска, обои). Лучшие результаты изоляции достигаются с тяжелыми перегородками из полнотелого оштукатуренного кирпича или силикатного пазогребневого блока. В местах установки перегородок на перекрытие укладывается звукоамортизирующая полоса Fonostrip. После возведения одной части перегородки на ее внутреннюю поверхность монтируется самоклеящаяся изоляция из вспененного полиэтилена(развязывающий слой). Поверх ее крепится с помощью монтажного клея Ottocoll P270 звукоизолирующая мембрана Topsilent Bitex, стыки которой проклеиваются монтажным скотчем. На Topsilent Bitex тем же клеем крепится звукопоглощающий, экологически безопасный материал Экотишина, стыки которого также проклеиваются монтажным скотчем. После чего возводится вторая часть перегородки и выполняется отделка ее внешней поверхности (окраска, обои). Лучшие результаты изоляции достигаются с тяжелыми перегородками из полнотелого кирпича.

  1. Силикатный пазогребневый блок
  2. Fonostrip
  3. Topsilent Bitex + клей Fonocoll
  4. Экотишина
Свернуть ↑
Открыть подробное описание ↓

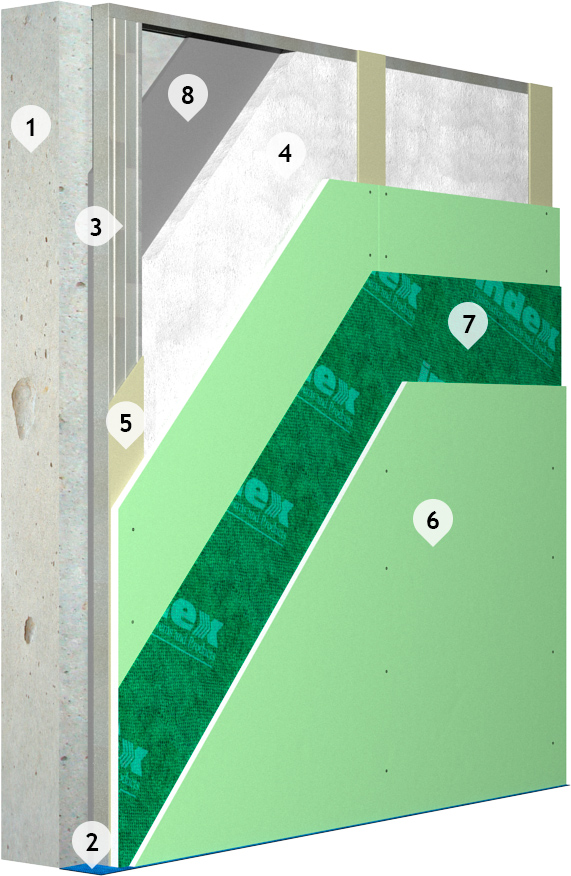

2. Звукоизоляция внутренних стен с использованием металлического каркаса

7 см

5 слоев

При существующих стенах в помещении, требующем устройство звукоизоляции, необходимо выстроить дополнительную перегородку, не связанную с изолируемой поверхностью. В качестве дополнительной перегородки можно применить звукоизолирующую конструкцию на металлическом каркасе для гипсокартона или стекломагниевого листа (СМЛ).

Сначала на изолируемую стену монтируется самоклеящаяся изоляция из вспененного полиэтилена для развязки от стены металлического каркаса. Металлический каркас из стоечных профилей устанавливается на направляющие, враспор закрепляемые на потолке через самоклеящуюся ППЭ ленту, а на полу через звукоамортизирующую полосу Fonostrip.

В случае необходимости каркас можно прикрепить дюбелями к стене, через специальные амортизирующие крепления. Пространство между профилями каркаса заполняется без пустот звукопоглощающим, экологически безопасным материалом Экотишина. Лицевая сторона направляющих профилей и стоечные профили обклеиваются ППЭ лентой для акустической развязки. К металлическому каркасу крепится шурупами-саморезами первый слой панелей гипсокартона (СМЛ), к которому приклеивается звукоизолирующая мембрана Topsilent Bitex клеем Fonocoll. Стыки мембраны проклеиваются монтажным скотчем. Затем устанавливается второй слой панелей гипсокартона (СМЛ). Первый и второй слой панелей монтируется со смещением. Стыки шпаклются. Стены, примыкающие к изолируемой стене развязываются с панелями гипсокартона (СМЛ) лентой ППЭ. После чего панели готовы к финишной отделке (окраска, обои).

Индекс изоляции воздушного шума существующих стен, дополнительно изолированных с помощью материалов в данной конструкции может достигать:

а)59 дБ, при существующей стене, толщиной 250 мм из монолитного бетона

б)58 дБ, при существующей стене толщиной 250 мм из кирпича

  1. Бетонное основание
  2. Fonostrip
  3. Металлический профиль
  4. Экотишина
  5. Самоклеящаяся лента ППЭ-Р
  6. Гипсокартон
  7. Topsilent Bitex + клей Fonocoll
  8. ПЭ самоклеящийся (Мосфол ХС)

Такая конструкция может быть использована в качестве перегородки в большинстве помещений жилых и общественных зданий, за исключением стен и перегородок отделяющих помещение квартир от ресторанов, кафе и спортивных залов, для которых возникает потребность в повышенных характеристиках звукоизоляции стен. Для этого необходимо дополнительно использовать звукоизолирующую мембрану Akustik Metal Slik со свинцом. В этом случае она крепится с помощью клея Ottocoll P270на стену перед установкой каркаса, вместо вспененного полиэтилена.

Свернуть ↑
Открыть подробное описание ↓

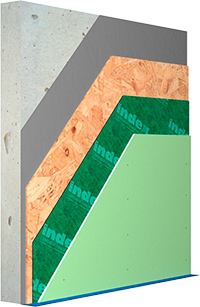

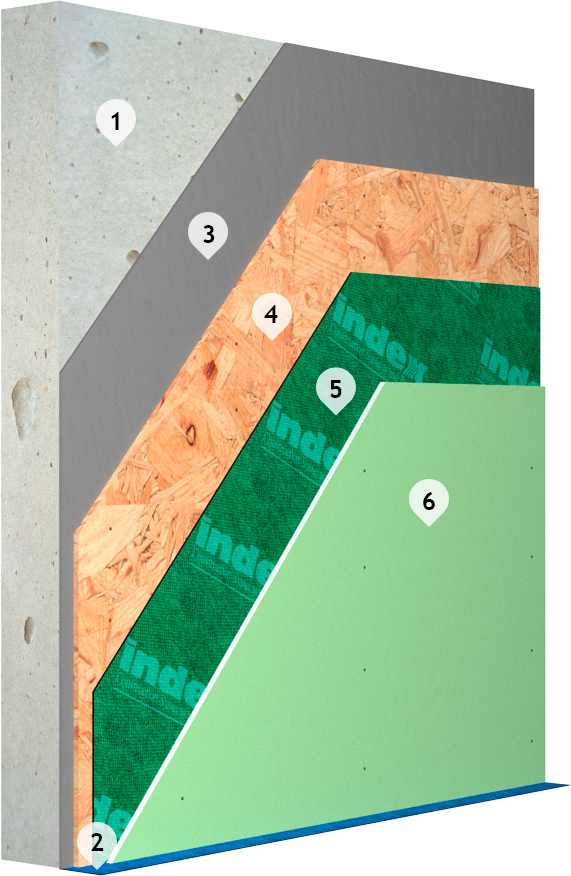

3. Звукоизоляция внутренних стен без металлического каркаса (бюджетный вариант)

3 см

4 слоя

В более простых случаях, не требующих высокой степени изоляции от воздушного шума, можно собрать конструкцию без металлического каркаса, которая не превысит по толщине 3-х см и при большинстве типов стен панельного домостроения обеспечит добавку индекса изоляции около 12 дБ. Это по субъективным ощущениям человека дает улучшение шумоизоляции более чем в 2 раза.

Для этого сначала на выровненную изолируемую стену монтируется самоклеящаяся изоляция из вспененного полиэтилена для развязки стены от создаваемой конструкции. Через вспененный полиэтилен к стене дюбелями крепиться ОSB ( ориентировано-стружечная плита). Поверх листов OSB клеится звукоизолирующая мембрана Topsilent Bitex клеем Fonocoll. Стыки мембраны проклеиваются монтажным скотчем. Затем через Topsilent Bitex шурупами-саморезами к OSB монтируется слой панелей гипсокартона (СМЛ); стыки шпаклюются. После чего панели готовы к финишной отделке (окраска, обои). Такую упрощенную изоляцию, при заранее выровненных стенах, можно выполнить по ниже приведенной схеме.

  1. Бетонное основание
  2. Fonostrip
  3. ПЭ самоклеящийся (Мосфол ХС)
  4. Фанера или OSB
  5. Topsilent Bitex + клей Fonocoll
  6. Гипсокартон
Свернуть ↑
Открыть подробное описание ↓

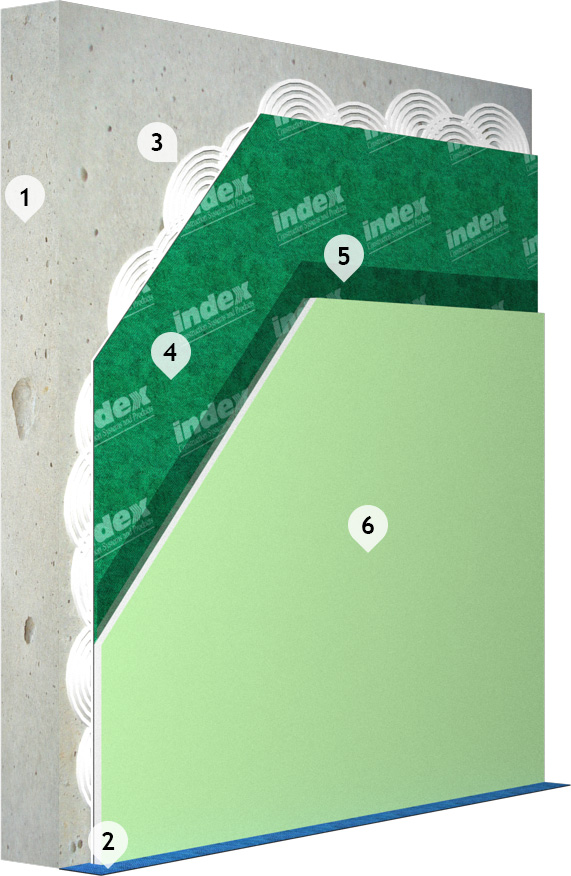

4. Звукоизоляция внутренних стен без металлического каркаса (самый тонкий вариант)

2 см

3 слоя

Вариант изолирующей конструкции без металлического каркаса, толщиной около 2-х см при большинстве типов стен панельного домостроения обеспечит добавку индекса изоляции около 10 дБ. Это по субъективным ощущениям человека дает улучшение шумоизоляции примерно в 2 раза.

Собрать такую конструкцию по ровной и огрунтованной стене достаточно просто. На пол, рядом с изолируемой стеной, эластичным клеем Fonocoll прикрепляют звукоамортизирующую ленту Fonostrip, для развязки изолирующей конструкции и пола. Потом, непосредственно на месте монтажа собирают изолирующие панели, состоящие из мембраны Topsilent Duo и листов гипсокартона. После разметки и подгонки по изолируемой стене листов гипсокартона приступают к сборке панелей. На лист гипсокартона (заранее огрунтованный и сухой) по всей поверхности зубчатым шпателем (5 мм) наносят эластичный клей Fonocoll. Затем, к листу гипсокартона, с нанесенным на него клеем, прикрепляют (стороной с зеленым покрытием) 2-х слойную звукоизолирующую мембрану Topsilent Duo и плотно прикатывают валиком. Мембрана должна полностью и без пропусков покрывать лист гипсокартона. Готовые панели состоящие из гипсокартона и Topsilent Duo складывают одна на другую на горизонтальной и ровной поверхности, и оставляют в теплом помещении на 24 часа для полного высыхания клея. Собранные изолирующие панели монтируют на огрунтованную стену с помощью быстрого гипсового клея GIPSCOLL, который наносят зубчатым шпателем сплошным слоем. Если изолируемая стена деревянная, то изолирующие панели монтируют на эластичный клей Fonocoll, а затем дополнительно фиксируют конструкцию шурупами-саморезами (с интервалом 30–50 см) через Topsilent Duo к деревянной основе. Выступающий край ленты Fonostrip обрезают, а стыки панелей гипсокартона шпаклюют. После чего панели готовы к финишной отделке (окраска, обои).

  1. Бетонное основание
  2. Fonostrip
  3. Гипсовый клей Gipscoll(Кнауф Перлфикс)
  4. Topsilent Duo
  5. Клей Fonocoll
  6. Гипсокартон
Свернуть ↑
Открыть подробное описание ↓

Технологии для звукоизоляции потолка

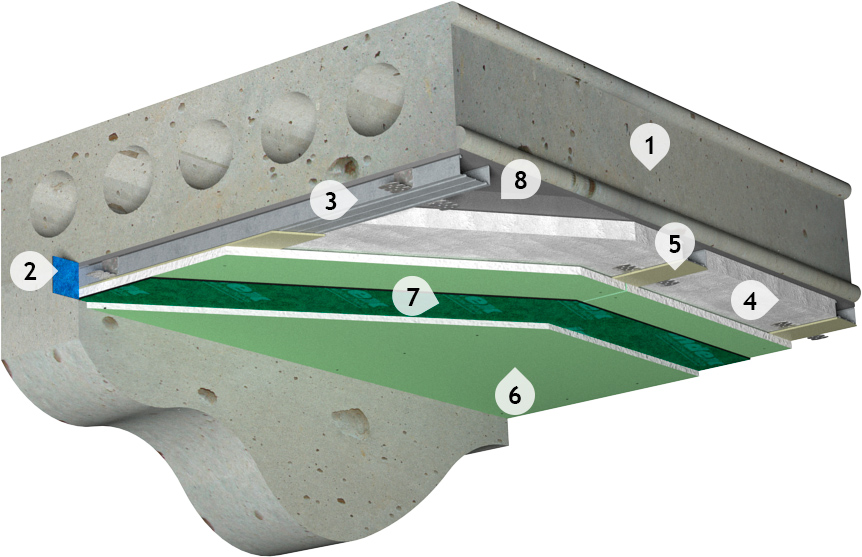

1. Звукоизоляция потолка изнутри помещения от воздушного шума сверху

7 см

5 слоев

Эффективная изоляция потолка изнутри от воздушного шума в домах старой застройки (с невысокой поверхностной плотностью плиты перекрытия) возможна только при одновременном использовании нескольких звукоизолирующих материалов с разными резонансными частотами.

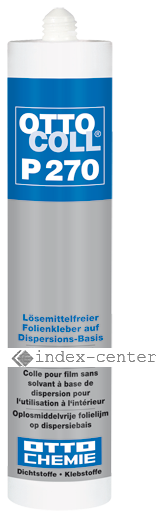

Сначала к потолку с помощью клея Ottocoll P270  крепится звукоизолирующая мембрана Akustik Metal Slik со свинцом, стыки которой проклеиваются монтажным скотчем.

Каркас подвесной системы крепится к потолку прямыми подвесами через установленный Akustik Metal Slik и в направляющий профиль враспор к стенам через ленту ППЭ. Между профилями каркаса к мембране Akustik Metal Slik с помощью клея Ottocoll P270  крепится без пустот звукопоглощающий экологически безопасный материал Экотишина, стыки которого проклеиваются монтажным скотчем. При необходимости пространство между профилями металлического каркаса дополняется слоем минеральной ваты.

Лицевая сторона направляющих профилей и стоечные профили каркаса обклеиваются ППЭ лентой для акустической развязки. К каркасу подвесной системы шурупами-саморезами крепится первый слой панелей гипсокартона (СМЛ), к которому приклеивается звукоизолирующая мембрана Topsilent Bitex клеем Fonocoll. Стыки мембраны также проклеиваются монтажным скотчем. После чего шурупами-саморезами крепится второй слой панелей гипсокартона (СМЛ) со смещением. Стыки между панелями шпаклюются.

  1. Бетонное основание
  2. Fonostrip
  3. Металлический профиль
  4. Экотишина
  5. Самоклеящаяся лента ППЭ-Р
  6. Гипсокартон
  7. Topsilent Bitex + клей Fonocoll
  8. Akustik Metal Slik или ПЭ самоклеящийся (Мосфол ХС)

Индекс изоляции воздушного шума потолка, изолированного с помощью перечисленных материалов может достигать 59 дБ для помещения с монолитным перекрытием.

Для изоляции потолка от ударного шума изнутри, в помещении следует выполнить звукоизоляцию потолка (по выше приведенной схеме) с монтажом каркаса подвесной системы на амортизирующих подвесах и обязательно устроить звукоизоляцию стен.

Свернуть ↑
Открыть подробное описание ↓

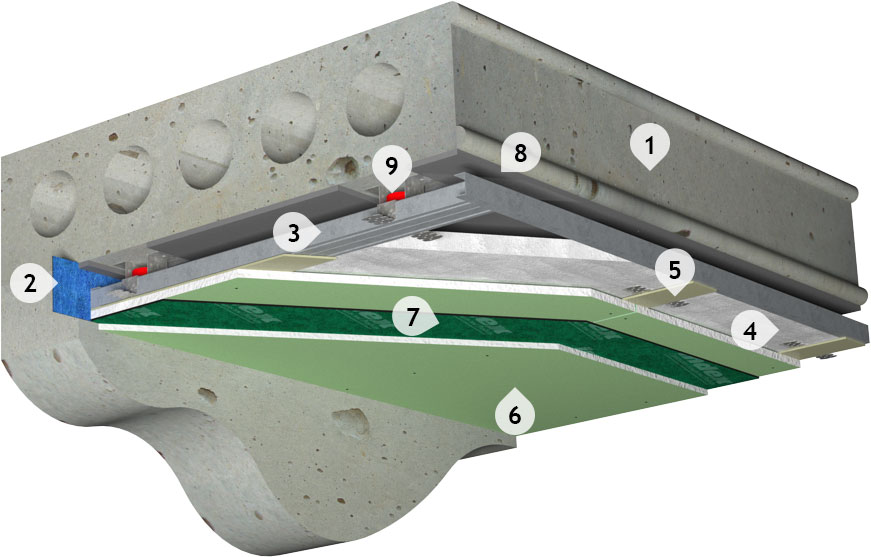

2. Звукоизоляция потолка изнутри помещения от воздушного шума сверху с использованием виброподвесов

12 см

6 слоев

В помещениях, используемых для записи звука, а также в караоке-барах и клубах стандартного варианта звукоизоляции потолка может быть недостаточно. Для изоляции потолка от ударного шума изнутри вся конструкция отделяется от перекрытия при помощи виброподвесов.

Сначала к потолку с помощью клея Ottocoll P270 крепится звукоизолирующая мембрана Akustik Metal Slik со свинцом, стыки которой проклеиваются монтажным скотчем.

Каркас подвесной системы крепится к потолку с использованием виброподвесов Vibrofix PU через установленный Akustik Metal Slik и в направляющий профиль враспор к стенам через ленту Fonostrip. Между профилями каркаса к мембране Akustik Metal Slik с помощью клея Ottocoll P270 крепится звукопоглощающий экологически безопасный материал Экотишина,стыки которого проклеиваются монтажным скотчем. При необходимости пространство между профилями металлического каркаса дополняется слоем минеральной ваты.

Лицевая сторона направляющих профилей и стоечные профили каркаса обклеиваются ППЭ лентой для акустической развязки. К каркасу подвесной системы шурупами-саморезами крепится первый слой панелей гипсокартона (СМЛ), к которому приклеивается звукоизолирующая мембрана Topsilent Bitex клеем Fonocoll. Стыки мембраны также проклеиваются монтажным скотчем. После чего шурупами-саморезами крепится второй слой панелей гипсокартона (СМЛ) со смещением. Стыки между панелями шпаклюются.

  1. Бетонное основание
  2. Fonostrip
  3. Металлический профиль
  4. Экотишина
  5. Самоклеящаяся лента ППЭ-Р
  6. Гипсокартон
  7. Topsilent Bitex + клей Fonocoll
  8. Akustik Metal Slik или ПЭ самоклеящийся (Мосфол ХС)
  9. Vibrofix PU
Свернуть ↑
Открыть подробное описание ↓

Технологии для звукоизоляции пола

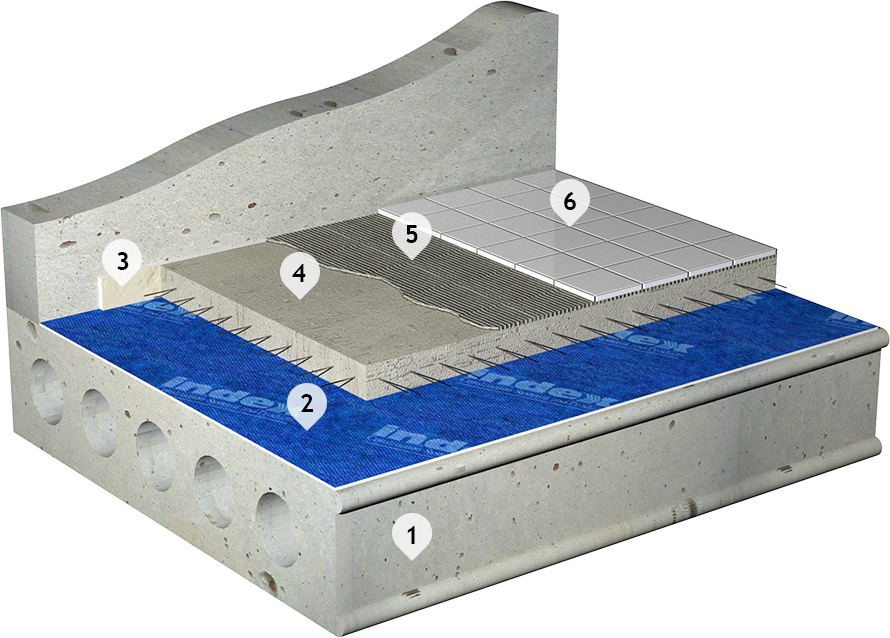

1. Звукоизоляция пола с покрытием линолеумом, плиткой, камнем или паркетом

7 см

3 слоя

В помещениях, используемых для записи звука, а также в караоке-барах и клубах стандартного варианта звукоизоляции потолка может быть недостаточно. Для изоляции потолка от ударного шума изнутри вся конструкция отделяется от перекрытия при помощи виброподвесов.

Структурная плита — структурный элемент, на котором создается «плавающий пол». Поверхность должна
быть ровной и гладкой. Для лучшего результата трубы не помещаются в плиту, а прокладываются сверху в кожухе, выполненном из легковесного бетона. Если это невозможно, то трубы прикрепляются к плите перекрытия цементно-песчаным раствором. Не следует использовать перекрестие труб, так как это увеличивает толщину подготовительного слоя; если невозможно избежать перекрестия труб, то нижнюю трубу можно проложить по желобу, выдолбленному в плите.

Звукоизолирующий слой должен быть водонепроницаемым, чтобы не смог впитать влагу верхней цементной стяжки, и прочным, способным воспринимать постоянные нагрузки от хождения, а также не разрушаться с течением времени. Fonostop Duo — высокоэффективный шумоизолирующий материал, который соответствует всем вышеперечисленным требованиям. Он укладывается на гладкую, ровную поверхность плиты перекрытия: стык в стык по поперечным швам и с боковым перехлестом на величину специальной кромки (5 см) по продольным швам. Швы герметизируются монтажным скотчем. По периметру помещения для развязки стяжки со стенами прокладывается самоклеящаяся лента из вспененного полиэтилена ППЭ С 3010 , толщиной 10 мм. Поверх Fonostop Duo выполняется «плавающая» стяжка толщиной не менее 4 см, армированная оцинкованной металлической сеткой с ячейками 5×5 см. Главное условие создания звукоизолирующего пола - это чтобы не существовало жесткого соединения между плитой перекрытия, «плавающей» стяжкой и стенами, которое может снизить эффективность звукоизоляции вдвое. Трубы также не должны помещаться в «плавающую» стяжку, так как это может образовывать акустический мост. Шумоизолирующая система (Fonostop Duo + ППЭ С 3010 + «плавающая» стяжка) рекомендуется для зданий с полами, потенциальная нагрузка которых не превышает 200 кг/м2. Рекомендуемое количество цемента для изготовления цементно-песчаной «плавающей» стяжки: 250 кг ( М-500 )/м3. Использование звукоизолирующего материала Fonostop Duo (∆ L nw =26 дБ) в абсолютном большинстве реальных случаев обеспечивает выполнение нормативных требований по изоляции ударного шума в домах даже с высоко комфортными условиями (категория, А) и рекомендуется НИИСФ г. Москва для использования в жилищном и гражданском строительстве.

  1. Бетонное основание
  2. Fonostop Duo
  3. ППЭ С 3010
  4. Стяжка, армированная металлической сеткой
  5. Клеевой состав(Flexbond, Fonoelast Mono)
  6. Финишное покрытие
Свернуть ↑
Открыть подробное описание ↓

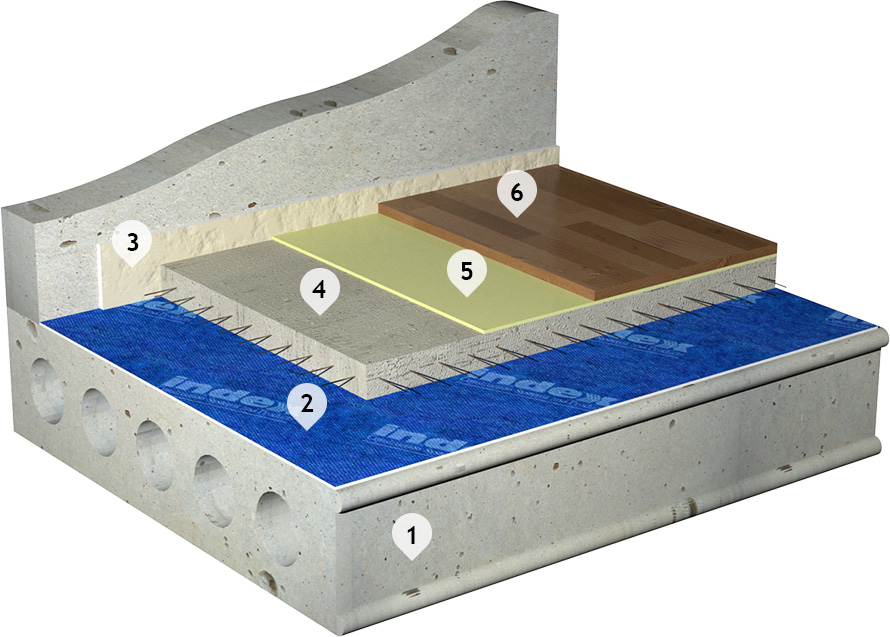

2. Звукоизоляция пола с покрытием ламинатом или паркетной доской

0,6 см

1 слой

В случае, когда нет возможности выполнить «плавающую» стяжку, рекомендуется применение материала Akustik PE или Topsilent Duo непосредственно под отделочным материалом.

Akustik PE  — звукоизолирующий материал от ударного шума из упругого полиэтилена с закрытыми ячейками, толщиной 5 мм, специально разработанный для применения под сборными деревянными полами. Изоляционный материал поставляется в рулонах длиной 10 м и шириной 1,5 м. При монтаже AKUSTIK — PE точечно приклеивается специальным клеем к цементным полам. Это позволяет изоляционному материалу не сдвигаться во время работ по укладке деревянных покрытий. Akustik PE  также защищает деревянные полы, поскольку непроницаем и препятствует передаче паров влаги из перекрытия к деревянному покрытию.

Topsilent Duo — это мембрана с высокой плотностью, обладающая звукоизоляционными свойствами свинца, но не содержащая его. Topsilent Duo имеет покрытие с одной стороны из полипропиленовой ткани, а другая сторона покрыта слоем войлока из нетканого полиэфирного волокна. Topsilent Duo используется в строительстве для улучшения звукоизоляционных свойств перегородок и перекрытий. Topsilent Duo также можно успешно использовать для изоляции легких деревянных полов, обеспечивая кроме изоляции воздушного шума высокий уровень изоляции шума шагов. Материал укладывается непосредственно перед монтажом паркетной доски или ламината, не требует крепления к основанию.

При укладке все швы между материалом должны быть герметично подогнаны и проклеены монтажным скотчем. Изоляционный материал должен плотно подходить к стенам и другим элементам, выходящим из перекрытия. Для предотвращения образования акустических мостов во время укладки полового покрытия следует избегать контакта покрытия со стенами. Для этого используется самоклеящаяся периметральная лента ППЭ С 3010 шириной 10 см. Выступающий край периметральной ленты обрезается после укладки полового покрытия. Аккуратность требуется и при креплении плинтуса. Плинтус должен крепиться только к стенам. При этом он не должен жестко соприкасаться с половым покрытием.

  1. Бетонное основание
  2. Fonostop Duo
  3. ППЭ С 3010
  4. Стяжка, армированная металлической сеткой
  5. Akustik PE  или Topsilent Duo
  6. Финишное покрытие
Свернуть ↑
Открыть подробное описание ↓

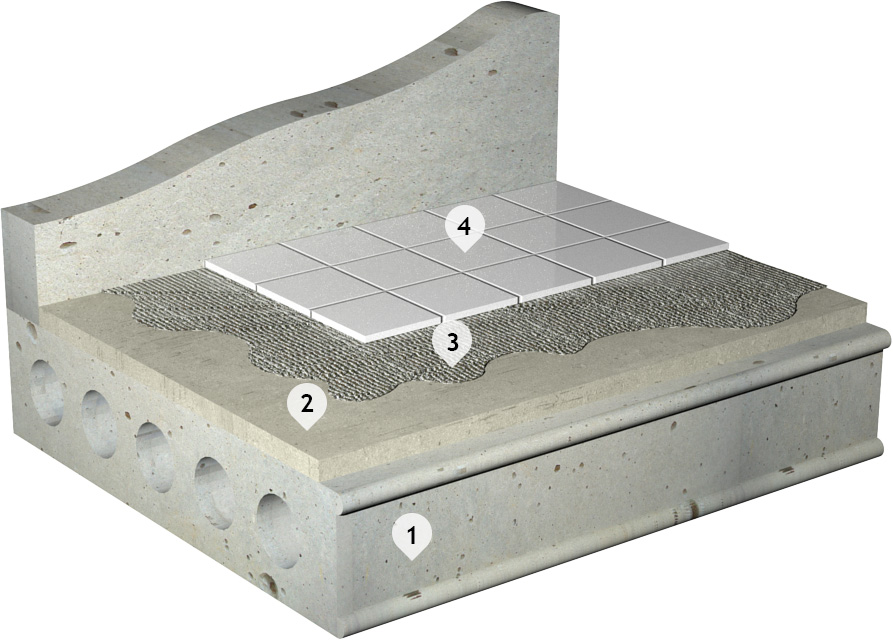

3. Звукоизоляция пола с покрытием плиткой или камнем без «плавающей» стяжки

1 см

1 слой

В случаях, когда проводится реконструкция существующих полов (смена полового покрытия) или возникает необходимость улучшить звукоизоляцию несущего основания, но при этом выполнить дополнительную стяжку по основанию не позволяет высота помещения, необходимо использовать современный звукоизолирующий материал Fonoelast Mono. Этот материал очень удобен при укладке плиточного покрытия по прочному цементному основанию.

Fonoelast Mono — паста на основе эластомеров, способствующих эластичности и сцеплению. Паста готова к работе, легко наносится и отличается превосходным сцеплением с поверхностью. Позволяет устроить звукоизоляцию от ударного шума без выполнения «плавающей» стяжки, которая, если ее использовать, уменьшает высоту помещения минимум на 4–5 см. Использование виброизолирующей пасты Fonoelast Mono при укладке керамической плитки на полах позволяет добиться высокой эффективности защиты от шума шагов(∆ Lnw =10 дБ).
Поверхность должна быть плотной и чистой, без пыли, посторонних предметов, масла и грязи. На поверхности не должно быть луж. Любые неровности должны быть заранее затерты раствором в соответствии с типом поверхности. Обрабатываемая поверхность должна быть как можно более ровной во избежание утолщения слоя и, следовательно, перерасхода материала.
Нанесение осуществляется равномерными движениями шпателем из нержавеющей стали. Можно наносить один или несколько слоев последовательно.


  1. Бетонное основание
  2. Стяжка
  3. Fonoelast Mono
  4. Кафельная плитка, керамогранит
Свернуть ↑
Открыть подробное описание ↓
