FonoStop Bar INDEX (Фоностоп Бар) Италия
Производитель
ПРОБЛЕМА
Когда для звукоизоляции пола используются дешевые материалы, ожидаемый результат не достигается. Это происходит по разным причинам: уменьшается толщина ломких материалов, формируя тем самым большое количество акустических мостов; во время укладки стяжки листы звукоизоляции сдвигаются, открываются швы; звукоизоляционные материалы с низким механическим сопротивлением пробиваются на неровных участках перекрытий или при подвижках здания, когда они уложены на слабые, легкие основания.
ОПИСАНИЕ
Компанией INDEX разработан новый звукоизоляционный материал от ударного шума FonoStop Bar. FonoStop Bar-полимерно-битумная мембрана со звукоизоляционным слоем, выполненным из нетканой полиэстеровой ткани. Лабораторно подтверждено, что применение FonoStop Bar и «плавающей стяжки» снижает уровень ударного шума на 25 ДБ.FonoStopBar – новый звукоизоляционный материал компании INDEX (Италия) от ударного шума. Верхняя лицевая сторона содержит тонкую защитную пленку с нетканым полиэстером. Эта пленка является защитным барьером против напряжений от хождения и при монтаже стяжки, а также в качестве щита, который сложно пробить под неровностью основания. Верхний слой соединен с нижним слоем из нетканого полиэстера специальными «эластичными иглами», которые гарантируют стабильность толщины и эластичность материала под нагрузкой. FonoStop Bar имеет высокие характеристики предельного растяжения до разрыва, которые позволяют материалу адаптироваться к неровному основанию без разрыва. Обработка верхнего слоя материала предназначена для исключения контакта с жидким раствором (при устройстве стяжки), чтобы исключить заполнение раствором волокон нижнего эластичного слоя. Свободные волокна нижнего слоя, прижимаясь к основанию, препятствуют сдвигу материала во время укладки стяжки – ключевой момент для получения желаемого результата.
Звукоизоляция пола с помощью FonoStop Bar уменьшает передачу ударного шума (L’nw) и повышает изоляционные свойства пола от воздушного шума (R’w).
ОБЛАСТЬ ПРИМЕНЕНИЯ
FonoStopBar – многофункциональная звукоизоляционная мембрана, применяется для звукоизоляции полов внутренних помещений, наружных террас и эксплуатируемых кровель (в этом случае является ещё защитой кровельной гидроизоляции во время производства стяжки). Если стяжка разрушается, FonoStopBar защищает слой гидроизоляции от нарушения, облегчает работу по восстановлению гидроизоляционного слоя. Кроме того, он блокирует передачу к гидроизоляционному слою напряжений от стяжки.
МЕТОД ПРИМЕНЕНИЯ

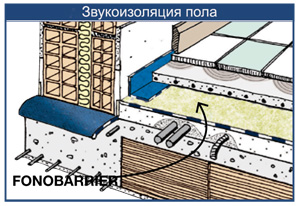

FonoStopBar может использоваться самостоятельно или в качестве дополнительного слоя для улучшения звукоизоляции; может комбинироваться сам с собой, т.е. укладываться друг на друга полиэстером наверх. Рулоны FonoStop Bar раскатываются на сухую ровную поверхность без перехлеста по боковым и продольным швам. Швы герметизируются монтажным скотчем. По периметру помещения к стенам крепится самоклеящаяся звукоизоляционная лента Изолонтейп. Поверх FonoStopBar выполняется цементно-песчаная стяжка толщиной не менее 4 см, армированная оцинкованной металлической сеткой с ячейками 5х5 см. Главное, чтобы не существовало жесткого соединения между плитой перекрытия, "плавающей стяжкой" и стенами, которое может снизить эффективность звукоизоляции вдвое. Трубы также не должны помещаться в "плавающую стяжку", так как это может образовывать акустический мост. Только после укладки полового покрытия отрезаются выступающие части звукоизоляционных материалов. FonoStop Bar может применяться для звукоизоляции полов с подогревом. Укладка материала такая же, как было описано выше, материал должен быть уложен перед панелями системы обогрева пола.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
FonoStop Bar | Изолонтейп | |
Общая толщина | 5,5 мм | 10 мм |
Толщина гидроизоляционного слоя | 1,5 мм | |
Толщина звукоизоляционного слоя | 4 мм | 10 мм |
Ширина материала | 100 см | 10 см |
Индекс снижения ударного шума | 25 дБ | |
Предел прочности на разрыв, Н/ 50 мм: продольный поперечный | 500 500 | |
Предельное удлинение до разрыва, %: продольный поперечный | 50 100 | |
Динамический модуль упругости | 0,44 МПа | |
Коэффициент паровой диффузии (мембраны) | 8.000 m | |
Водонепроницаемость (1м водяного столба) | Водонепроницаем | |
Коэффициент теплопроводности | 0,045 Вт/м0С | |
Удельный вес | 1.6кг/м2 | |
Упаковка, рулон | 1 х 15 м | 0,10x 10 м |
Использование FonoStop Bar и Изолонтейп совместно с "плавающей стяжкой" в абсолютном большинстве реальных случаев обеспечивает выполнение нормативных требований по изоляции ударного шума в домах даже с высоко комфортными условиями ( категория А ) и рекомендуется НИИСФ г.Москва для использования в жилищном и гражданском строительстве.
(Заключение по результатам акустических испытаний от 29 апреля 2008 г.)
Внимание: для исключения дополнительных усадочных явлений не ходить по свежей "плавающей стяжке" в течении недели.
